Устройство токарного станка

Устройство токарного станка по обработке древесины

Изготовление цилиндрических деталей вручную — трудоемкая и длительная работа. Да и трудно получить изделие хорошего качества. Гораздо быстрее и точнее можно сделать цилиндрическую деталь на токарном станке. На нем обрабатывают заготовки из древесины путем точения. Основные части токарного станка — станина, передняя бабка с электродвигателем, задняя бабка и подручник.

 STD 120M-1

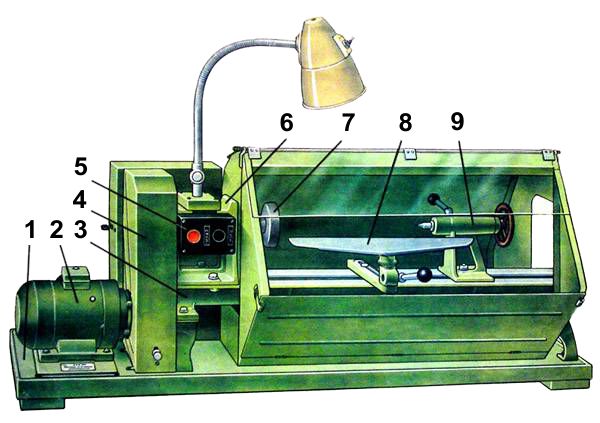

Токарный станок по обработке древесины  СТД-120М и его части:
1
– основание;  2 – электродвигатель; 3 – станина; 4 – ограждение ременной передачи(кожух); 5 – магнитный пускатель; 6 – передняя бабка; 7 – шпиндель; 8 – подручник; 9 – задняя бабка.





  STD 120M-2

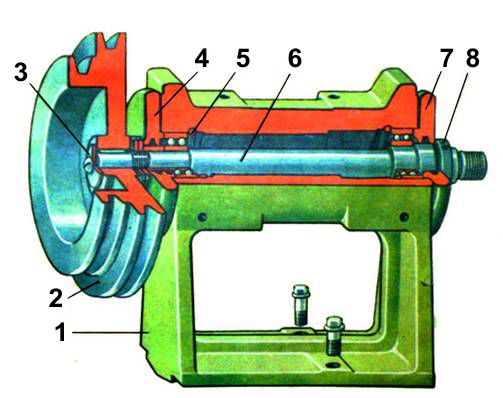

В передней бабке (см.рис.) установлен шпиндельвал, получающий вращение от электродвигателя с помощью ременной передачи, а также - подшипники.

1 - корпус бабки; 2 - шкив ременной передачи; 3 - шайба со стопорным винтом; 4, 7 - фасонные крышки; 5 - упорное кольцо; 6 - шпиндель; 8 - специальная гайка.

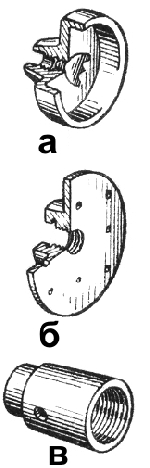

Конец шпинделя имеет резьбу, на нее навинчивают специальные приспособления для крепления левого конца заготовки. В зависимости от размеров заготовки используют разные приспособления: трезубец (см.рис. а), планшайбу  (см.рис. б), патрон  (см.рис. в).

Заготовки небольшого диаметра и длиной до 150 мм закрепляют в патроне. Перед этим конец заготовки немного сострагивают на конус, зажимают в зажиме верстака и киянкой вбивают в патрон. Для более надёжного закрепления через боковое отверстие в заготовку завинчивают шуруп.

Длинные заготовки одним концом закрепляют в трезубце. Для этого в центре торца заготовки делают углубление шилом(или просверливают отверстие диаметром 4-5 мм на глубину 5-9 мм). После этого через центр заготовки делают пропил ножовкой с мелкими зубьями на глубину 3-5 мм. В центре другого торца делают углубление шилом.

Короткие заготовки большого диаметра крепят в планшайбе, прикручивая заготовку шурупами.











STD_120M-3

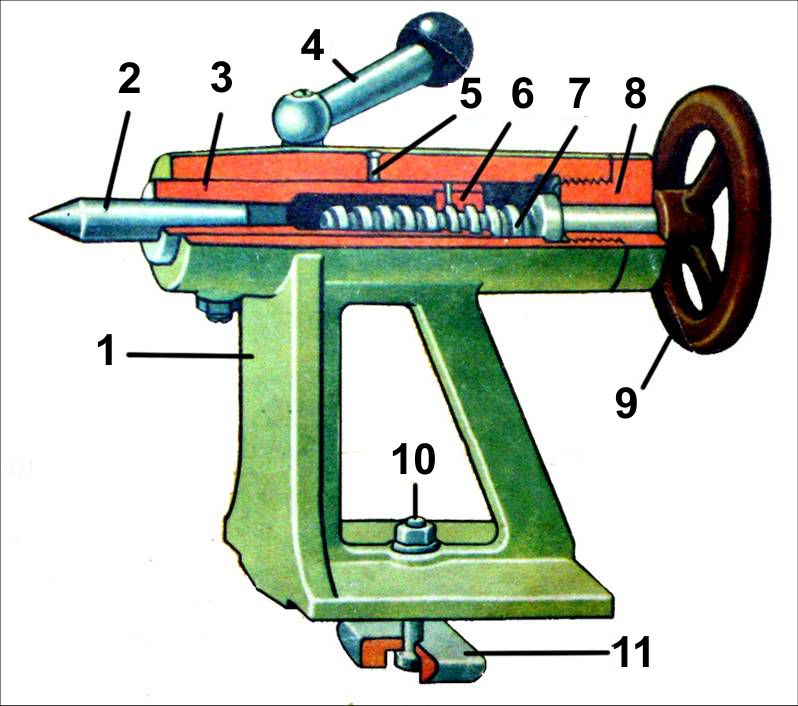

Задняя бабка (см.рис.) служит опорой правого конца длинных заготовок. Заднюю бабку подводят к заготовке по направляющим станины и закрепляют неподвижно болтом и гайкой. Окончательно конец заготовки поджимают специальной деталью — центром. Его перемещают вращением маховика и закрепляют зажимом.

1 - корпус; 2 - центр(конус Морзе); 3 - пиноль; 4 - рукоятка зажима; 5 - отверстие для смазки; 6 - гайка пиноли; 7 - винт пиноли; 8 - резьбовая втулка; 9 - маховик; 10 - винт крепления к станине; 11 - сухарь.

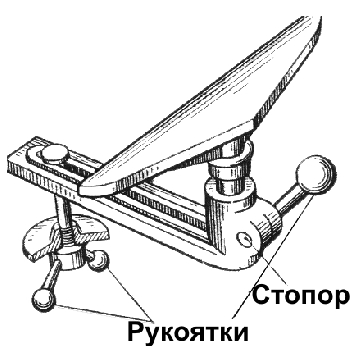

Опорой для режущего инструмента служит подручник (см.рис.). Он может перемещаться как вдоль, так и  поперек станины, закрепляется поворотом  рукоятки.

Подручник устанавливают таким образом, чтобы его верхняя опорная часть была на 2-3 мм выше уровня линиию центров станка и отстояла от обрабатываемой детали не более чем на 3 мм. Для проверки зазора заготовку проворачивают вручную на один-два оборота.















Передачу движений в механизмах и машинах показывают условными знаками на кинематических схемах.
На них изображают детали, которые непосредственно участвуют в передаче движения. Для наглядности часто дают и контуры других деталей.

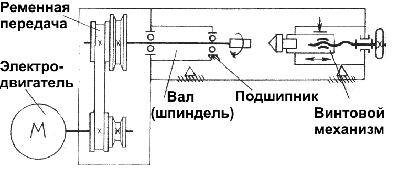

Кинематическая   схема   токарного   станка   показана на рисунке.





Включать  токарный  станок   и   работать  на  нем можно только с разрешения учителя.
Нельзя  класть инструменты и  посторонние предметы на станину станка.
Детали  ременной  передачи  станка должны  быть ограждены
Не опираться на части токарного станка.
Обо всех неисправностях в станке и электропроводке немедленно сообщать учителю.

Современные предприятия оснащены токарными станками (более сложными и производительными, чем те, на которых вы будете работать в учебной мастерской). Обслуживают их станочники деревообрабатывающих станков. Кроме владения всеми приемами точения на станке, они должны знать свойства древесины, устройство станков, уметь читать чертежи и схемы, затачивать инструмент, настраивать станок. Работа на станках требует аккуратности и точности, внимательности и осторожности, согласованности движений рук.
